De oude bovenleidingsmasten van de H.T.M.(3)
Ik ben gisterenmiddag begonnen met de onderdeeltjes te zagen.
Het leek me makkelijker om gelijk allebei de paaltjes te doen.

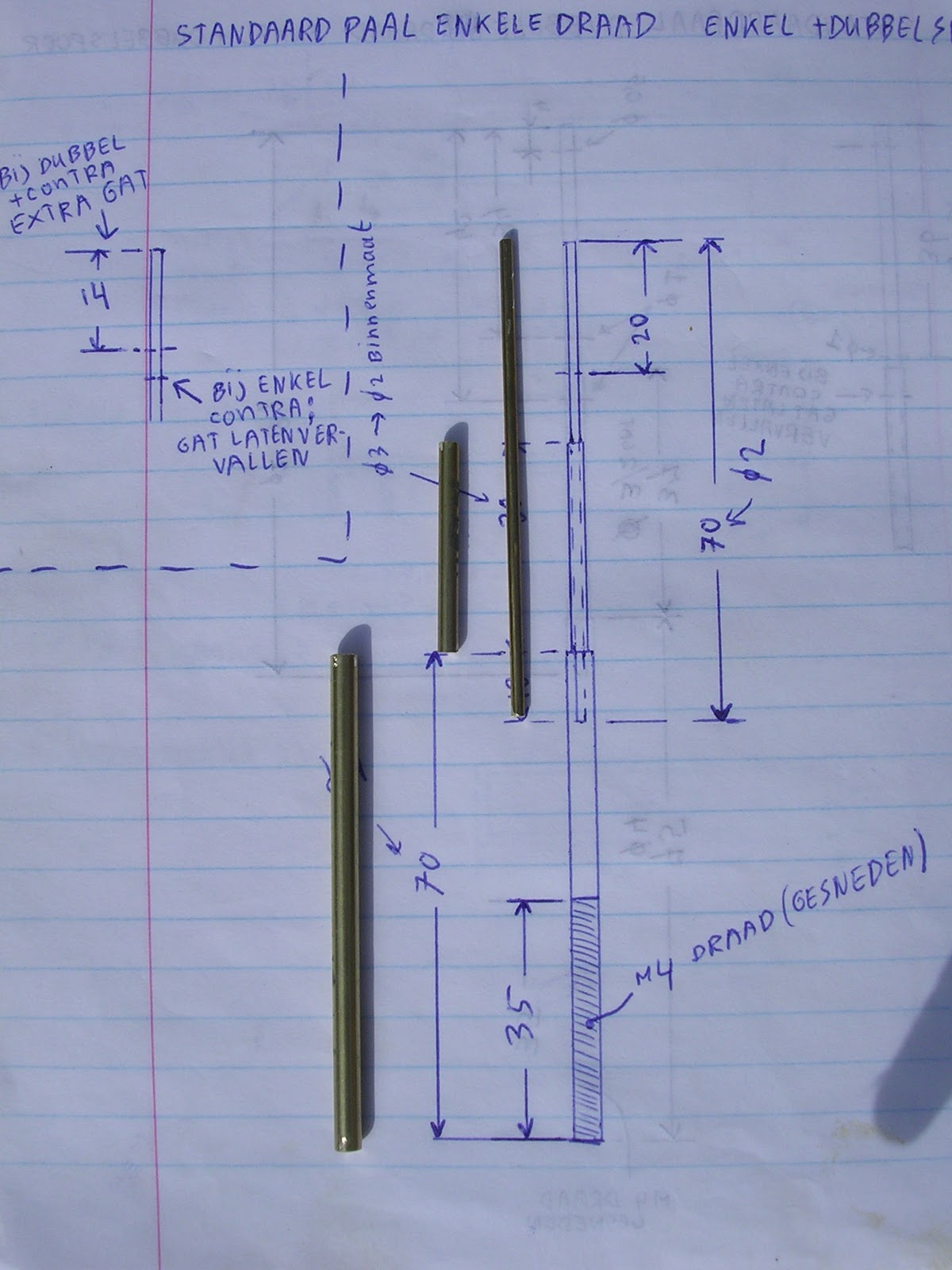

De paaltjes zijn van messing.
Het onderste gedeelte is profiel van rond 4mm uitwendig en inwendig rond 2mm
Het middelste gedeelte is profiel van rond 3mm uitwendig en inwendig rond 2mm
Het bovenste gedeelte is profiel rond 2mm massief..
De zaagmaten voor de hoge paal.
Rond 4 = 75mm
Rond 3 = 37mm
Rond 2 = 84 mm
De zaagmaten voor de lage paal.
Rond 4 = 70mm
Rond 3 = 30mm
Rond 2 = 70mm
Even afbramen dan steekt het wat makkelijker in elkaar.
Vervolgens steek je het bovenste gedeelte van rond 2 mm in het onderste gedeelte van rond 4 mm.
Ongeveer 10 mm is voldoende.
Het ziet er dan uit zoals op de foto hieronder.
Dan wordt het middelste gedeelte hier overheen geschoven.
De paal zit nu in elkaar.
Net zoals in werkelijkheid heb je nu een paal met 2 verjongingen.
Volgende keer soldeeer ik het geheel aan elkaar en ga ik draad snijden.
Wordt vervolgd.
